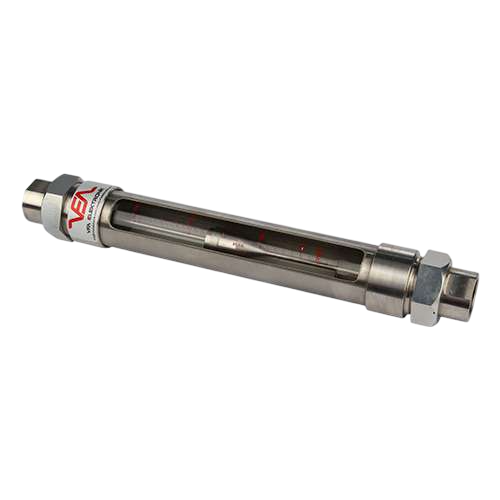

Bu tür debimetreler sıvı veya gaz akışkanların anlık akışını tespit etmek için kullanılır. Cam tüplü, metal gövdeli olup, hatta dik olarak bağlanarak akışın aşağıdan yukarıya geçmesiyle sürtünme olmaksızın serbestçe hareket eden şamandıra, akışkan tarafından itilerek konum değiştirir. Bu değişim akış oranı, şamandıranın ağırlığı ile akışkanın yoğunluğu ve viskozitesine bağlıdır. Yüksek sıcaklıkta kullanılabilir.
Hat Çapları ve Ölçüm Aralıkları
| Ürün
Kodu |
Ölçüm Aralığı |
Hava / Sıvı |
Mekanik
Bağlantı |
| VF-VA10-15H01 |
0,12-1,2 m³/Saat |
Hava |
1/2” |
| VF-VA10-15H02 |
0,2-2 m³/Saat |
Hava |
1/2” |
| VF-VA10-15H03 |
0,3-3 m³/Saat |
Hava |
1/2” |
| VF-VA10-15H04 |
0,5-5 m³/Saat |
Hava |
1/2” |
| VF-VA10-15H05 |
0,8-8 m³/Saat |
Hava |
1/2” |
| VF-VA10-15H06 |
1,2- 12m³/Saat |
Hava |
1/2” |
| |
|
|
|
| VF-VA10-25H01 |
2-20 m³/Saat |
Hava |
1” dişli |
| VF-VA10-25H02 |
3-30 m³/Saat |
Hava |
1” dişli |
| VF-VA10-25H03 |
5-50 m³/Saat |
Hava |
1” dişli |
|
|
|
|
| VF-VA10-40H01 |
5-50 m³/h |
Hava |
1-1/2" |
| VF-VA10-40H02 |
6-60 m³/h |
Hava |
1-1/2" |
| VF-VA10-40H03 |
8-80 m³/h |
Hava |
1-1/2" |
| VF-VA10-40H04 |
9-90 m³/h |
Hava |
1-1/2" |
| VF-VA10-40H05 |
12-120 m³/h |
Hava |
1-1/2" |
|
|
|
|
| VF-VA10-50H01 |
10-100 m³/h |
Hava |
2" |
| VF-VA10-50H02 |
12-120 m³/h |
Hava |
2" |
| VF-VA10-50H03 |
16-160 m³/h |
Hava |
2" |
| VF-VA10-50H04 |
20-200 m³/h |
Hava |
2" |
| VF-VA10-50H05 |
30-300 m³/h |
Hava |
2" |
|
|
|
|
| VF-VA10-15S01 |
4-40 Lt./Saat |
Sıvı |
1/2” |
| VF-VA10-15S02 |
6,3-63 Lt./Saat |
Sıvı |
1/2” |
| VF-VA10-15S03 |
10-100 Lt./Saat |
Sıvı |
1/2” |
| VF-VA10-15S04 |
16-160 Lt./Saat |
Sıvı |
1/2” |
| VF-VA10-15S05 |
25-250 Lt./Saat |
Sıvı |
1/2” |
| VF-VA10-15S06 |
40-400 Lt./Saat |
Sıvı |
1/2” |
| VF-VA10-15S07 |
63-630 Lt./Saat |
Sıvı |
1/2” |
|
|
|
|
| VF-VA10-25S01 |
63-630 Lt./Saat |
Sıvı |
1” dişli |
| VF-VA10-25S02 |
100-1000 Lt./Saat |
Sıvı |
1” dişli |
| VF-VA10-25S03 |
160-1600 Lt./Saat |
Sıvı |
1” dişli |
| VF-VA10-25S04 |
250-2500 Lt./Saat |
Sıvı |
1” dişli |
| VF-VA10-25S05 |
300-3000 Lt./Saat |
Sıvı |
1” dişli |
| VF-VA10-25S06 |
500-4000 Lt./Saat |
Sıvı |
1” dişli |
|
|
|
|
| VF-VA10-40S01 |
160-1600 Lt./Saat |
Sıvı |
1-1/2" |
| VF-VA10-40S02 |
200-2000 Lt./Saat |
Sıvı |
1-1/2" |
| VF-VA10-40S03 |
250-2500 Lt./Saat |
Sıvı |
1-1/2" |
| VF-VA10-40S04 |
300-3000 Lt./Saat |
Sıvı |
1-1/2" |
| VF-VA10-40S05 |
400-4000 Lt./Saat |
Sıvı |
1-1/2" |
| VF-VA10-40S06 |
500-5000 Lt./Saat |
Sıvı |
1-1/2" |
|
|
|
|
| VF-VA10-50S01 |
250-2500 L/h |
Sıvı |
2" |
| VF-VA10-50S02 |
300-3000 L/h |
Sıvı |
2" |
| VF-VA10-50S03 |
400-4000 L/h |
Sıvı |
2" |
| VF-VA10-50S04 |
500-5000 L/h |
Sıvı |
2" |
| VF-VA10-50S05 |
630-6000 L/h |
Sıvı |
2" |
| VF-VA10-50S06 |
800-8000 L/h |
Sıvı |
2" |
| VF-VA10-50S07 |
1000-10000 L/h |
Sıvı |
2" |
| VF-VA10-50S08 |
1500-15000 L/h |
Sıvı |
2" |
